一、結構特點:

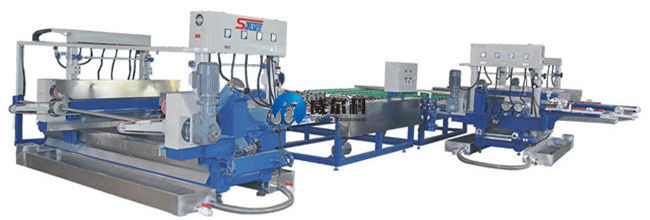

1、本產品用于磨削平板玻璃的的雙邊直線平邊的粗磨、細磨、上倒角、下倒角,上倒角拋光、下倒角拋光、平邊三道拋光一次性完成。磨頭電機座滑動采用雙直線導軌,雙滾珠絲桿傳動,以達到穩定移動速度,消除移動間隙,減少阻力與磨損,保證重復定位,設定加工參數一次完成。
2、本設備結構扎實,精確流暢的傳動系統,先進的控制系統及強大的加工能力,適用于工藝品玻璃、家俱玻璃、淋浴房無框門玻璃、建筑中空玻璃、夾膠玻璃加工。
3、整機磨削玻璃采用PLC觸摸屏控制、變頻調速,采用定位校正配置,確保磨削玻璃平行度、對角線精度。
4、主傳動采用變頻電機加減速機配置.
二、主要配制:
1、本機采用進口的直線導軌。 〈臺灣產〉
2、本機采用進口的滾珠絲桿。 (臺灣產)
3、本機采用進口同步帶動。 (意大利)
4、本機低壓電器。 (施耐德)
5、控制PLC。 (國產)
6、觸摸屏。 (臺灣產)
7、磨頭電機。 (新東亞)
8、磨頭電機接水槽為不銹鋼材料。
9、配玻璃過渡托架一套。
10、整機底座、固定滑臺、移動滑臺、都經過調質熱處理,穩定性好、結構牢固。
三、主要技術參數:
加工玻璃寬度:200-3900mm 加工玻璃厚度: 3-25mm
加工最小玻璃尺寸:250×250mm 最大磨削量: 5mm
倒角角度: 45°(士3° ) 平行度:土O.3mm
速度范圍: O.5-5.5m/min 對角線誤差: 0.5mm (l㎡)
工作臺高度: 800 - 850mm 電壓頻率: 110V 50Hz
